Productos | Cable Multipares Simples

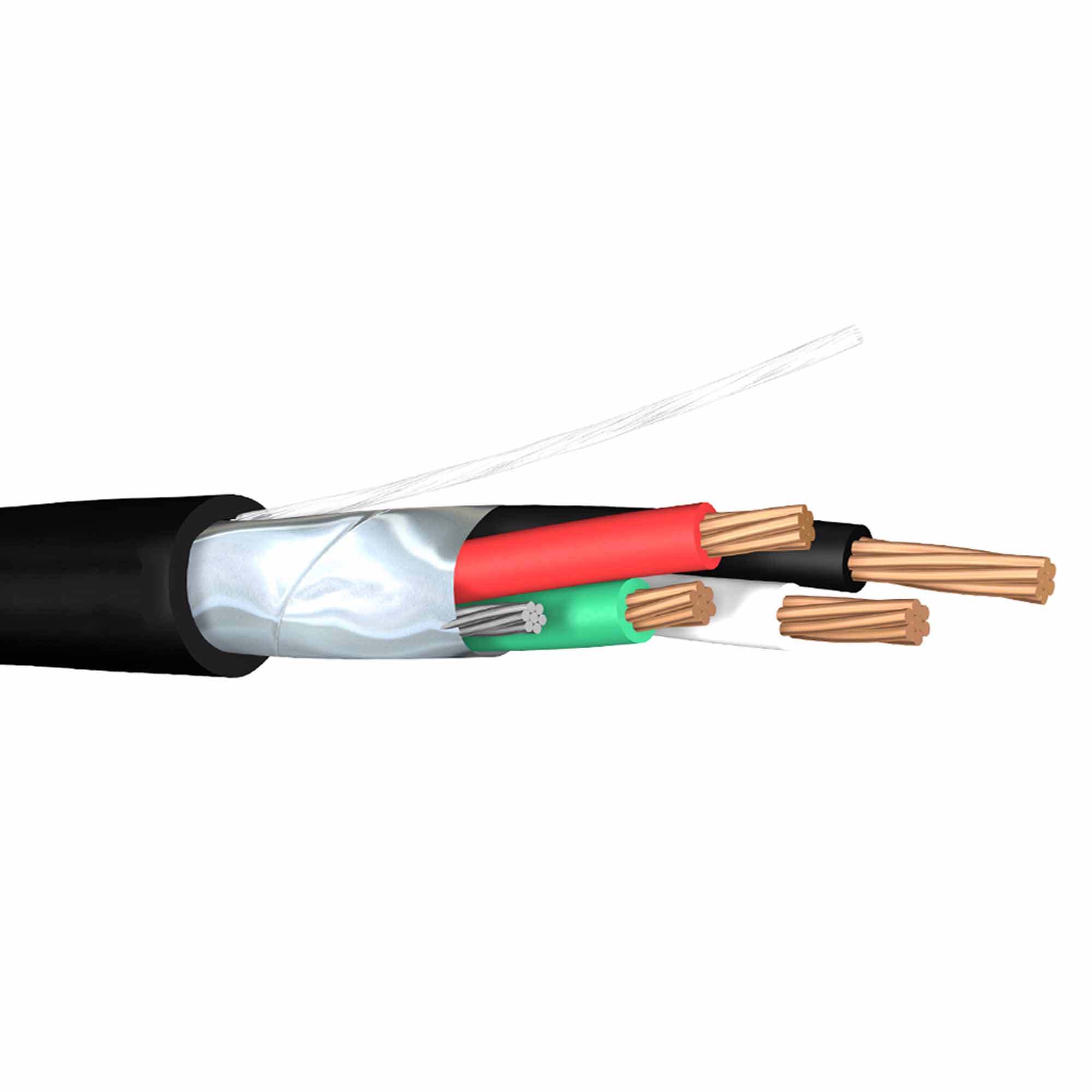

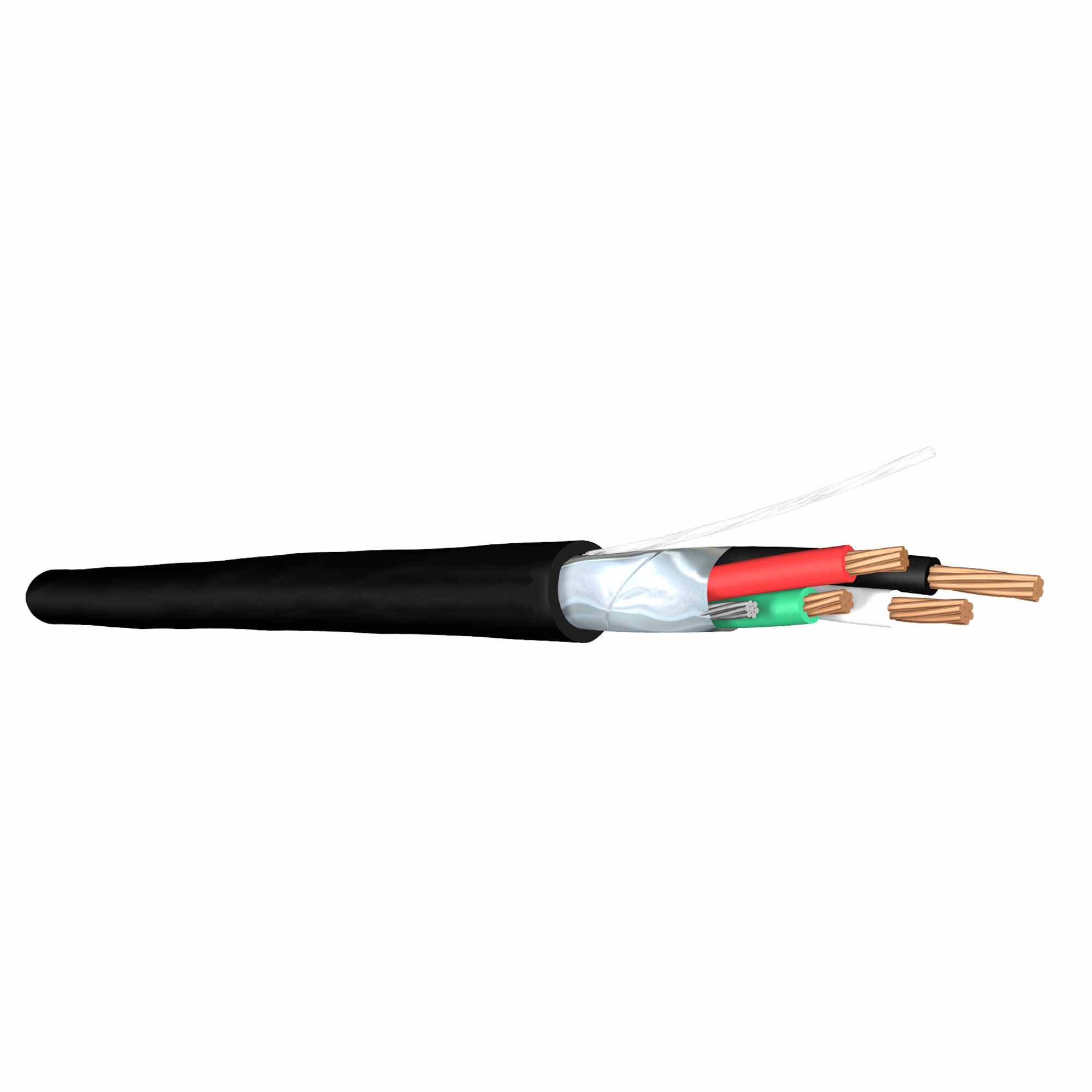

Cable Multipares Simples

Par, terna y cuadrete blindado - 300 Volt - 105ºC - PLTC - UL 13

Ventajas
Marcación Secuencial
Directamente enterrado
No propagacion de incendio
Resistente a la luz solar
Resistente a hidrocarburos
Descripcion

APLICACIONES

Circuitos de instrumentación electrónica, señales digitales y analógicas (4-20mA).

Circuitos de seguridad intrínseca.

Detección de pérdidas de gas y/o fluidos.

Medición y monitoreo de presión, temperatura, volumen.

Monitoreo de señales de alarma.

CARACTERISTICAS

Temperatura máxima: 105ºC de servicio.

Tensión nominal: 300 Volt.

Norma constructiva: UL 13 tipo PLTC - UL 2250 tipo ITC.

Norma de fuego: UL 1685.

Norma de conductores: ASTM B8 clase B.

Código NEC: Art. 725 PLTC - Art. 727 ITC - Art. 800 -Comunicaciones - Art. 501 áreas clasificadas Cl1 Div.2 y Cl2 Div.2.

Norma hidrocarburos: NFC 32-200 - ASTM D 1239.


DESCRIPCION

Conductor: Cobre electrolítico recocido en formación de 7 hilos, clase B.

Aislación: PVC.

- Terna:

- Cuadrete:

Paso del trenzado: 50mm (20 torsiones por metro).

Par sin blindar: Encintado de poliéster.

Blindaje: Cinta helicoidal de aluminio-poliéster más conductor de drenaje de cobre estañado en formación de 7 hilos, clase B.

Cubierta: PVC negro (azul para seguridad intrínseca), no propagante del incendio, resistente a la luz solar e hidrocarburos.

Desgarre: Hilo de poliamida debajo de la cubierta.


OPCIONALES

Aislación: Polietileno de alta densidad, cables UL Listed PLTC.

Cubierta: No propagante de incendio y resistente al aceite mineral.

Armadura: Corona helicoidal de alambres de acero cincado o armadura de interlock de aluminio más cubierta de PVC negro (azul para seguridad intrínseca), no propagante del incendio, resistente a la luz solar e hidrocarburos. Estos cables están listados para ser instalados directamente bajo tierra (Direct Burial).


Ver nota técnica Nº 8 “CABLES ARMADOS”


INSTALACION

Montaje: Radio mínimo de curvatura igual a 7 x diámetro exterior del cable para cables sin armar y de 12 x diámetro exterior del cable para cables armados.

Tracción máxima: 5daN/mm2 aplicados sobre los conductores de cobre. En cables armados con alambres se puede usar 10daN/mm2 aplicados sobre los alambres de la armadura.

Temperatura de montaje: Igual o mayor a 5ºC.


ALTERNATIVAS

Normas constructivas: ICEA S 73-532 (300V y 600V), British Standard 5308, EN 50288-7, NBR 10300, UL 1277

Materiales: Los datos consignados corresponden a la versión estándar, pudiendo ser utilizadas a pedido todas las variantes de materiales o construcciones que figuran en nuestro apéndice técnico.
