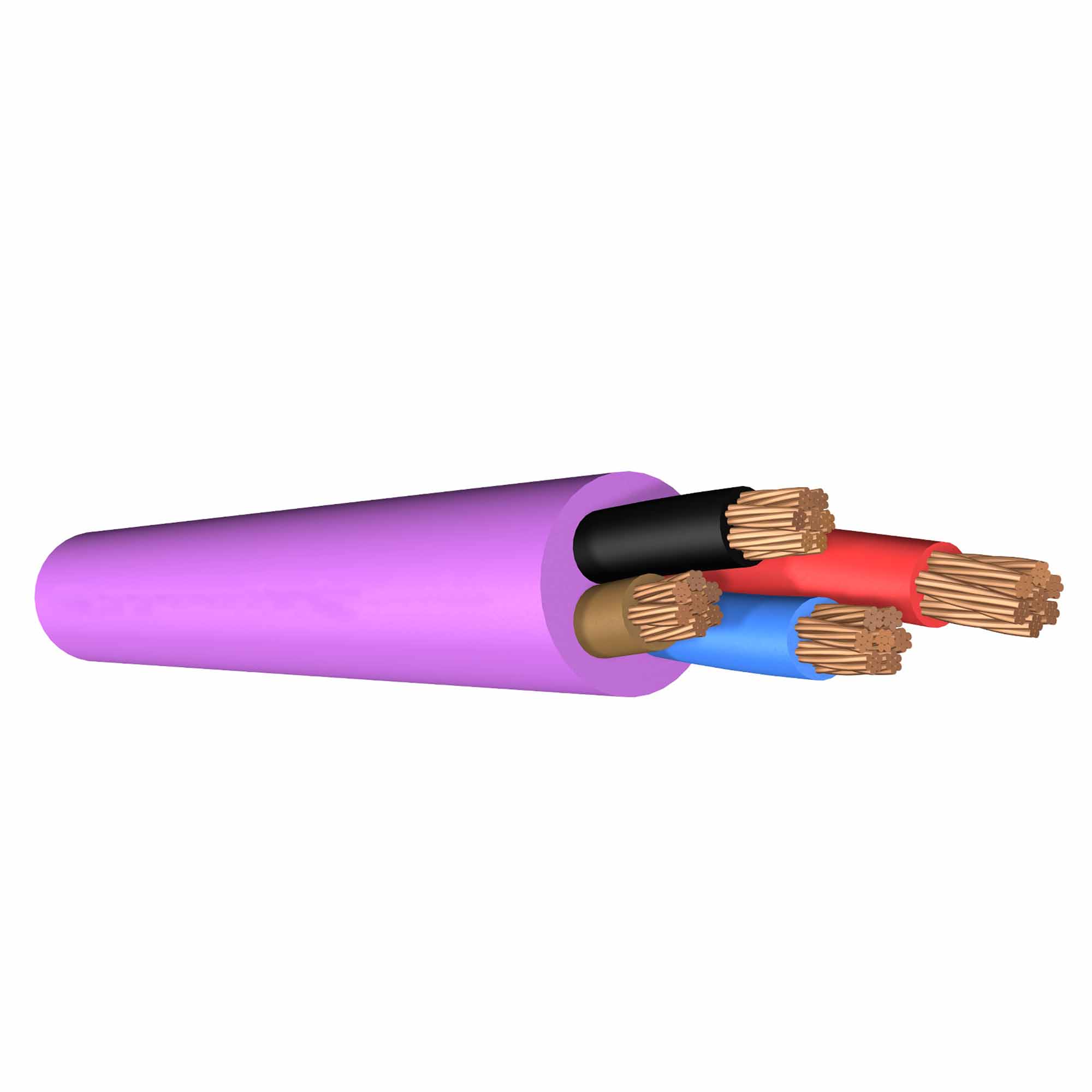

Unipolar o Multipolar - PVC/PVC - 0,6/1kV - 70ºC - IRAM 2178-1
APLICACIONES
Apto para instalaciones aéreas en bandeja, enterrados en ductos o directamente enterrados.
Redes fijas de distribución de energía en: fábricas, depósitos, salas de máquinas, distribuidoras de energía, etc.
CARACTERISTICAS
Temperatura máxima: 70ºC de servicio, 160ºC de cortocircuito.
Tensión nominal: 600/1000 Volt CA, máxima 1200 Volt CA / 1500 Volt CC.
Norma constructiva: IEC 60502-1 / IRAM 2178-1.
Norma de fuego: IEC 60332-3-24 / IRAM NM IEC 60332-3-24 - No propagación de incendio.
Norma de conductores: IEC 60228 / IRAM NM 280.
DESCRIPCION
Conductor: Cobre electrolítico recocido en formación clase 5.
Aislación: PVC.
Identificación:
- Unipolar:
- Bipolar:
- Tripolar:
- Tetrapolar:
Cubierta: PVC violeta, no propagante del incendio.
OPCIONALES
Armadura: Cables unipolares con doble fleje helicoidal de aluminio. Cables multipolares con alambres helicoidales o doble fleje helicoidal de acero cincado.
INSTALACION
Montaje: Radio mínimo de curvatura igual a 7 x diámetro exterior del cable para cables sin armar y de 12 x diámetro exterior del cable para cables armados.
Tracción máxima: 5daN/mm2 aplicados sobre los conductores de cobre. En cables armados con alambres sepuede usar 10daN/mm2 aplicados sobre los alambres de la armadura.
Temperatura de montaje: Igual o mayor a 5ºC.
ALTERNATIVAS
Conductor: Bajo pedido los cables pueden ser suministrados con cuerdas semirígidas en clase 2.
